心電図について

ろーん

外科, 病棟

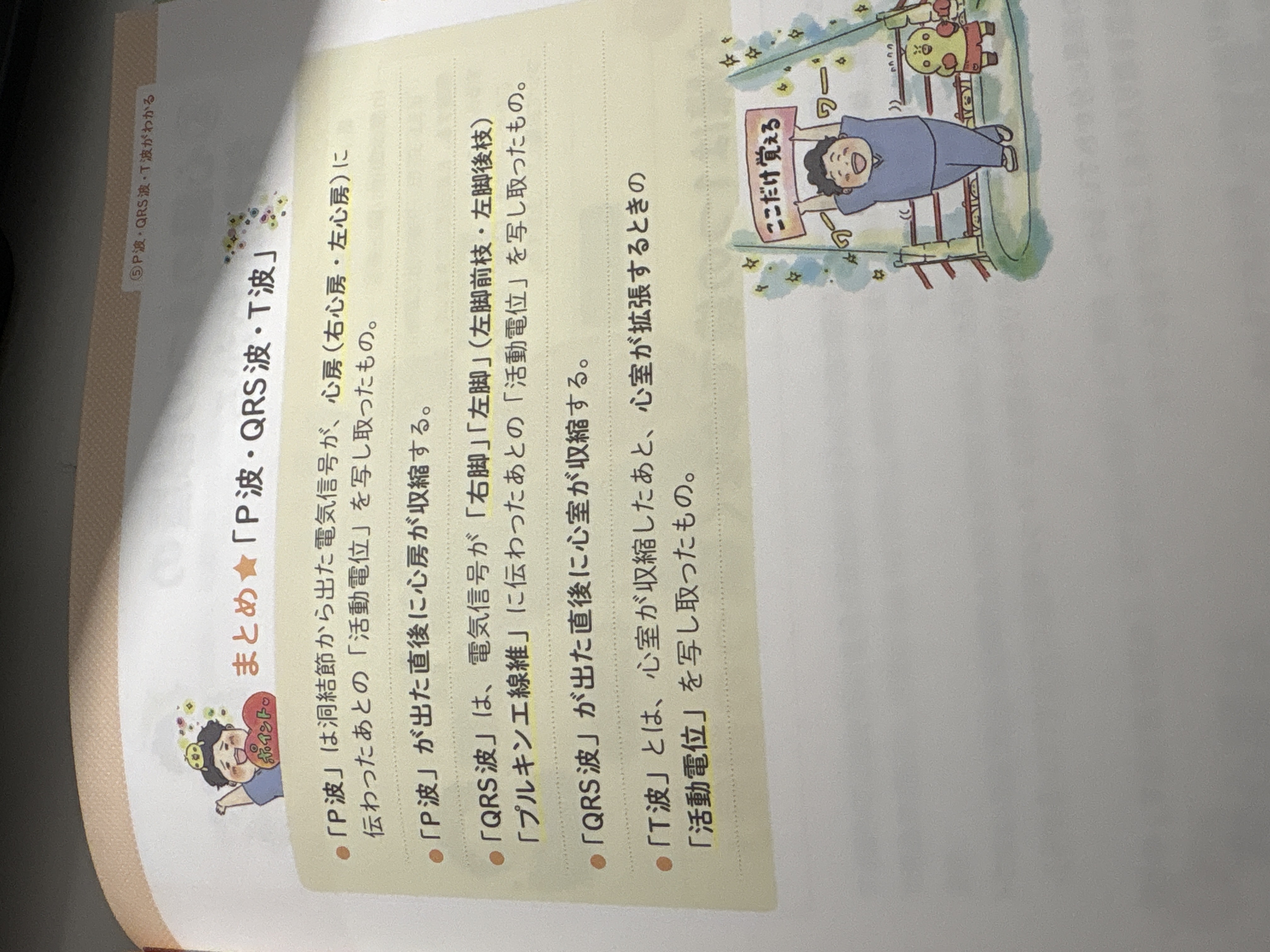

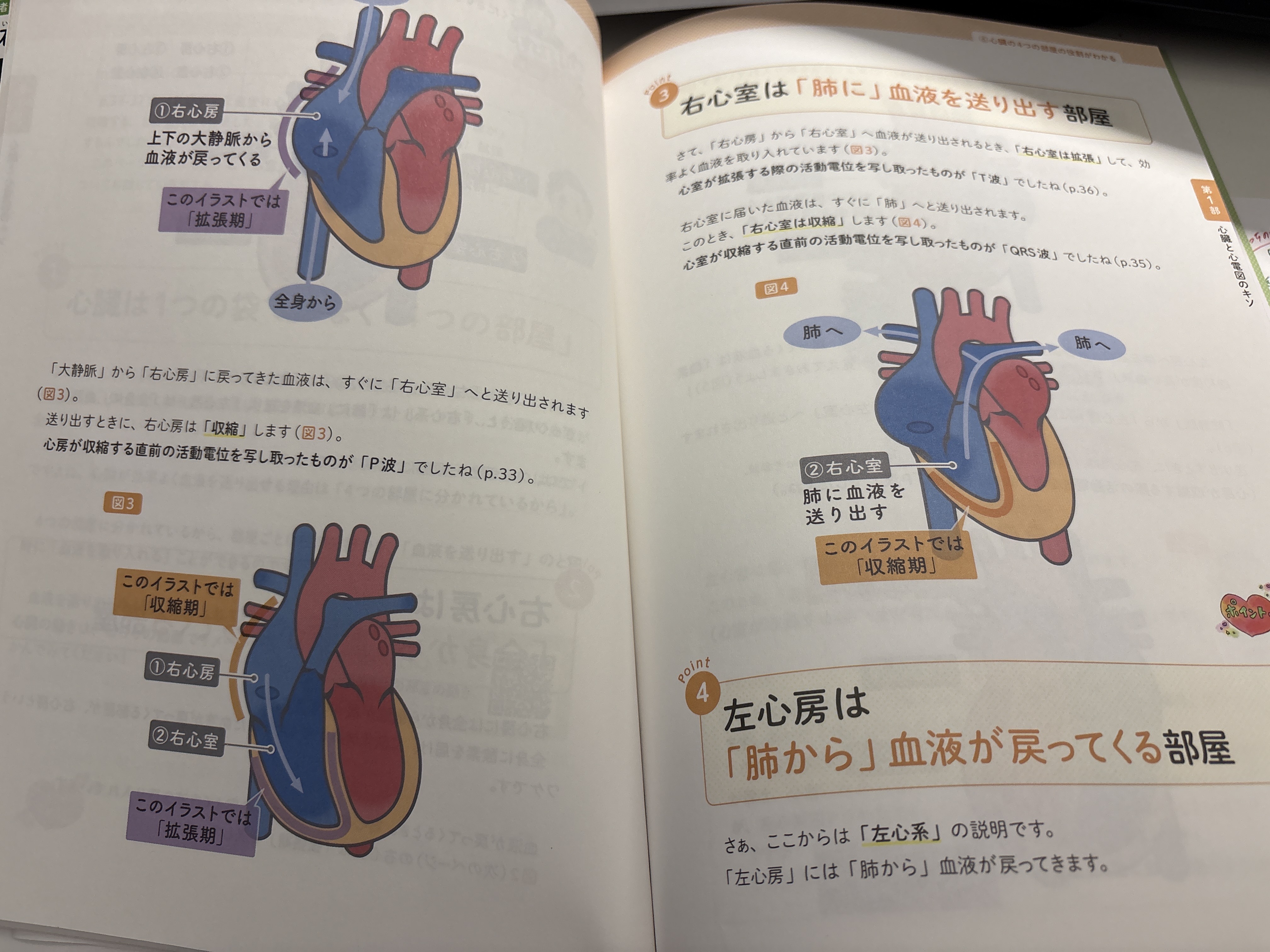

心電図が全く分かりません。参考書を買ったのですが、意味が理解できません。波形のP、QRS、Tの出るタイミングを教えて欲しいです。参考書には1枚目の写真になっています。二枚目では右心房が収縮し、その直前にP波、右心室は受け取る側なので拡張する時にT、受け取ったらすぐ肺に行くので心室が収縮スル直前にQRSになっていて波形ではTよりQRSの方が先に来るのに先にT波のようなことが記載されており分かりません。 それとも循環的に同時に起きてて右心室の収縮が心室の拡張より若干早く行われているという意味でしょうか。 私が血液の循環と電気信号の伝わり方とごちゃごちゃになっているかも知れませんが、、、 電気信号と血液の循環の関連が出来てないのですかね。

2026/03/31

2件の回答

回答する

ろーんさん、こんばんは。 一枚目にあげた参考書のまとめがわかりやすいと思います。 p波→心房に伝わる。心臓の音ドックンとすると、ドっの部分 ドッとした後に、心房(左右どちらも)収縮する。右心房に溜まった全身からの血液は右心室に流れる。 左心房に溜まった肺でガス交換された血液が左心室に流れる。 QRS波が、右脚と左脚に伝わる。 出た直後に心室が収縮。心音をドックンと表現すると、クンのところ。 心室が収縮する時は全身によいしょーって血液送るので、右心室に溜まった血液はガス交換しておいでーと肺に送られる。左心室に溜まった肺からガス交換を終えた血液は全身に行っておいでーと送り出される。 ぎゅーと全身に血液を送るために収縮した心室が戻るとき、T波がみえるというわけです。 2枚目はその工程を1つのお部屋ごとに説明していますが、正確には、心房と心室の動きを電気信号をとらえたものが、p波、QRS波、T波です。 よけいに混乱させてしまったらすいません。YouTubeなどで、実際にドックンドックン動いている映像など見てみるとより理解が深まるかと思います。試してみてください。

2026/04/01

質問主

ありがとうございます! YouTubeでも見て見ます!!

2026/04/01
